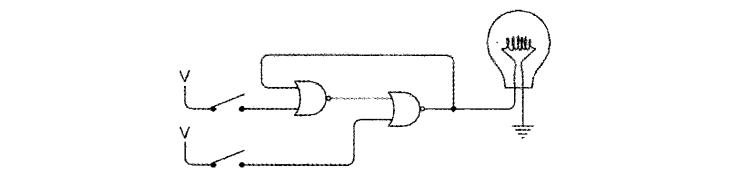

以下电路中包含两个或非门、两个开关和一个灯泡。
这个电路用了特殊的连线方式：左边或非门的输出是右边或非门的输入，而右边或非门的输出是左边或非门的输入。这种连接方式我们称之为反馈(feedback)。
在初始状态下，电路中只有左边的或非门输出电流，这是因为其两个输入均为 0。

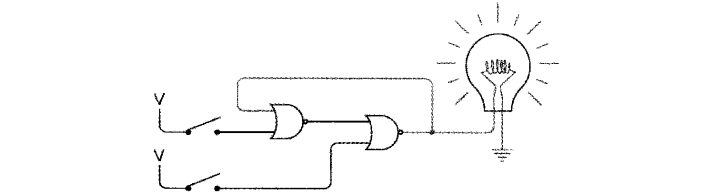

下面先闭合上面的开关，左边或非门将立刻输出 0，右边或非门的输出也会随之变为 1，这时灯泡将被点亮。
接着，再关闭上面的开关，灯泡依然亮着。这是因为左边或非门的输入中有一个为 1，其输出依然是 0；因此右边的或非门两个输入都为 0，输出为 1。
可以发现，现在如果一直切换左边或非门的开关，灯泡都会保持亮着。
然后，现在试试闭合下面的开关。右边或非门的一个输入变为 1，则输出为 0，灯泡熄灭。同时，左边的或非门的输出此刻变为 1。
最后，再断开下面的开关。灯光依然处于熄灭状态。这是因为，右边或非门的输出为 0；则左边或非门的输入为 0，输出为 1。也就是说右边或非门有一个输入始终为 1，所以现在无论怎么切换下面的开关，灯光都不为点亮。
将以上情况总结如下：
- 接通上面的开关，灯泡被点亮，断开此开关灯泡仍然亮着。
- 接通下面的开关，灯泡被熄灭，断开此开关灯泡仍然不亮。
电路的奇怪之处是：同样是在两个开关都断开的状态下，灯泡有时亮着，有时却不亮。当两个开关都断开时，电路有两个稳定态，这类电路统称为触发器(Flip-Flop)。
触发器电路可以保持信息，它可以”记住”某些信息。例如，在上文中，它可以记住最近一次是哪个开关先闭合。如果遇到一种触发器，它的灯泡是亮着的，就可以推测出最后一次连通的是上面的开关；而如果灯泡不亮则可推测出最后一次连通的是下面的开关。

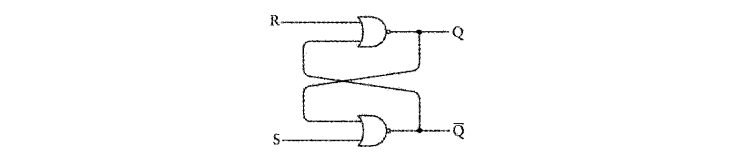

触发器种类繁多，以上讲述的是最简单的一种 R-S（Reset-Set，复位/置位）触发器。我们通常把两个或非门绘制成另一种形式，加上标识符就得到了下图。
我们通常用 Q 来表示用于点亮灯泡的输出的状态。另一个输出 Q（Q 反）是对 Q 的取反。Q 是 0，Q 就是 1，反之亦然。输入端 S(Set) 用来置位，R(Reset) 用来复位。可以将”置位”理解为把 Q 设为 1，而”复位”是把 Q 设为 0。当状态 S 为 1 时（对应于先前触发器中上面的开关闭合的情况），此时 Q 变为 1 而 Q 变为 0；当 R 状态为 1 时（对应于前面图中闭合下面的开关的情况），此时 Q 变为 0 而 Q 变为 1。当 S 和 R 均为 0 时，输出保持 Q 原来的状态不变。可以用下表来表示。
| 输入 | 输出 |
|---|---|
| S R | Q Q |
| 1 0 | 1 0 |
| 0 1 | 0 1 |
| 0 0 | Q Q |
| 1 1 | 禁止 |
表中最后一行表示 S 和 R 均为 1 的输入组合是被禁止或者不合法的，因为这些 Q 和 Q 均会为零，这和 Q 与 Q 互反的假设关系相矛盾。所以当使用 R-S 触发器进行电路设计时，R、S 输入同时为 1 的情况一定要避免。

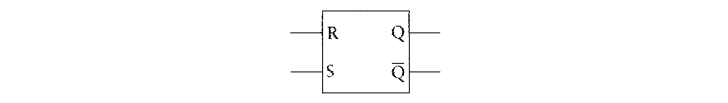

R-S 触发器可以简化为带有输入和输出标志的小框图，如下图。
R-S 触发器最突出的特点在于，它可以记住哪个输入端的最终状态为 1。
